无梁拱形屋顶设计软件ACSRSAP验算时需要的参数
作者：无梁拱厂家
出处：拱形屋顶
人气：2268
发表时间：2022-08-07 00:38:37
在杰达钢构技术员吴仕宽通过ACSRSAP拱型波纹钢屋盖结构设计软件进行设计验算的时候，通常需要知道以下一些参数：

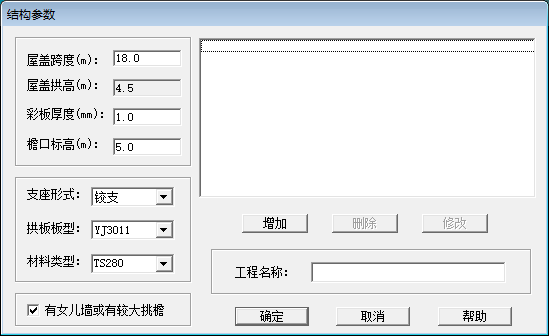

基本参数
1.屋盖跨度（m）
拱形波纹钢屋盖的跨度一般在6~30米之间，不过目前也有实际施工到40米跨度的建筑，如云南昭通的游泳场馆。
2.屋盖拱高（m）
拱高矢跨比一般取值的区间为0.15~0.5，常规取值0.2，如20米拱型波纹钢屋盖建筑常规拱高为4米（20×0.2=4）。
3.彩板厚度（mm）
原材料彩涂板的厚度一般为0.8mm~1.5mm，不过目前也有可压扎铝镁锰版的设备，很大压型厚度为2mm。
4.檐口标高（m）
拱型波纹钢屋盖结构下部建筑的檐口高度。
5.支座形式
一般为铰支。
6.拱板版型
可以选择的版型有：YJ3011型、YT6118型、YT6515型、YT7009型，常规我们选用YT6118型，这种型号的板材进板宽度是914mm，出板宽度是610mm，所以常规我们也称之为：914-610型。
7.材料类型
可选择的材料类型有：TS280、TS320，不过现在也可采购到TS350等强度的板材。
8.有女儿墙或有较大挑檐
原有建筑是否有女儿墙或有较大挑檐。

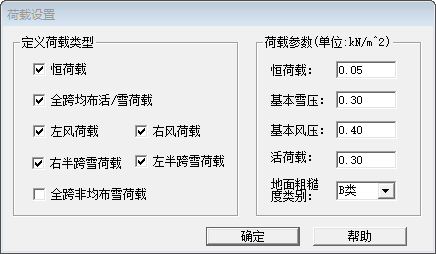

定义荷载类型
1.恒荷载
2.全跨均布活/雪荷载
3.左风荷载
4.右风荷载
5.右半跨雪荷载
6.左半跨雪荷载
7.全跨非均布雪荷载
荷载参数（kn/㎡）
1.恒荷载
2.基本雪压
3.基本风压
4.地面粗糙度类别
